LED, LEP, LEPM

Typen LED, LEP, LEPM

  • Kunststoff-Luftzufuhrelemente zum Lufteinlass im Rauminneren
  • Handverstellbare Luftleitlamelle, die ausserhalb des Strömungsfeldes liegt, leitet die Luft in die gewünschte Richtung
  • Typ LED:
    Isolierte Doppelsteglamelle öffnet sich bei Unterdruck
  • Typ LEP:
    Gegengewichtslamelle öffnet sich bei Unterdruck
  • Typ LEPM:
    Zur Montage in Luftkanälen; 2 verschieden große senkrecht stehende Luftschöpflamellen;
    rechtsseitig (Typ LEPMr) oder linksseitig (Typ LEPMl)
  • Lamellengeometrie garantiert eine gute Luftführung
  • Hergestellt aus Qualitätskunststoff mit positiver Ökobilanz
  • Spezifisch ausgelegte Konstruktion garantiert eine lange Lebensdauer

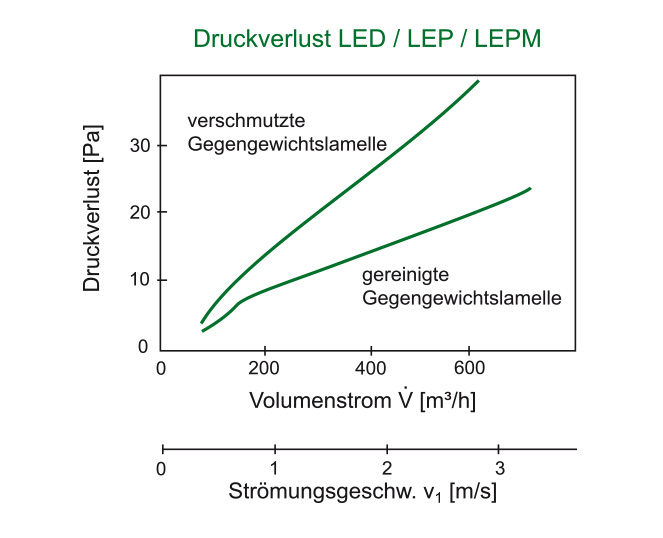

ProduktbilderproduktbildAusblasgeschwin.zeichnungDruckverlustezeichnungZeichnungenzeichnung

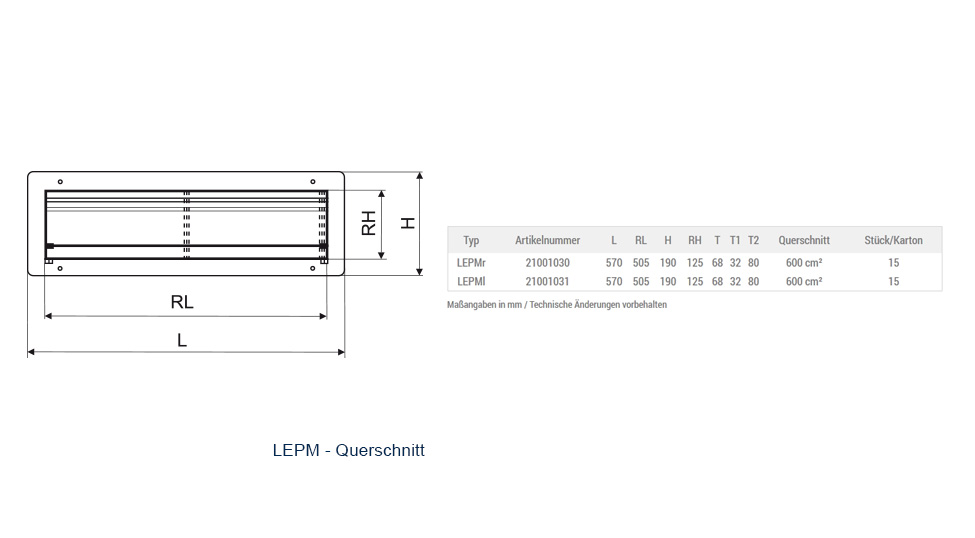

Typ Artikelnummer L RL H RH T T1 T2 Querschnitt Stück/Karton
LED 21001013 570 505 190 125 68 32 600 cm² 15
LEP 21001020 570 505 190 125 68 32 600 cm² 15
LEPMr 21001030 570 505 190 125 68 32 80 600 cm² 15
LEPMl 21001031 570 505 190 125 68 32 80 600 cm² 15

Maßangaben in mm / Technische Änderungen vorbehalten
