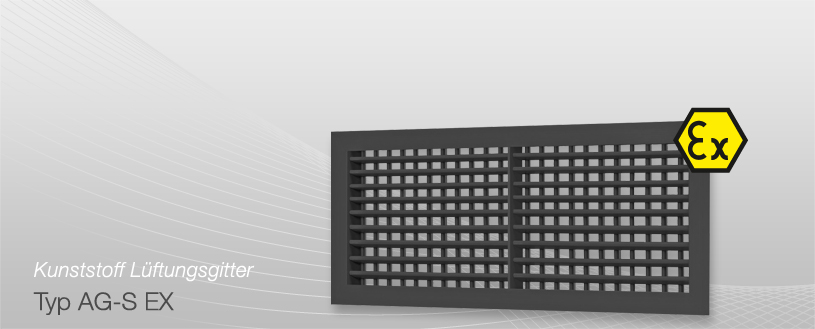

Intro-Bild

Produktdetails

Zurück zur Produktübersicht
Datenblatt

Typ AG-S EX (explosionsgeschützt)

  • Kunststoff-Lüftungsgitter für Zu- und Abluft
  • Feststehende, waagerechte, handeinstellbare Luftleitlamellen
  • Ex-geschützte Lüftungsgitter einsetzbar in Verbindung mit Geräten, die den Anforderungen
    der ATEX-Richtlinie 94/9/EG entsprechen zur Be- und Entlüftung
  • Geprüft gemäß IEC 93/VDE 0303 Teil 30 und für folgende explosionsgefährdete
    Bereiche zugelassen (nach EXAM 1100/101/06 BVS-BI):
    – Gas- bzw. Lösemitteldampf / Luftgemische: Zone 1 und Zone 2
    – Staub- / Luftgemische: Zone 21 und Zone 22
  • Einsatzbereiche: Akkumulatorenstationen, Nahrungsmittelindustrie, Textil-, Produktions-,
    Zerkleinerungs- und Montagebetriebe in Ex-gefährdeten Bereichen (UV-stabil)
  • Das Lüftungsgitter muss fachgerecht montiert und nach den VDE-Richtlinien geerdet werden
  • Außenwitterungs-Beständigkeit (UV-stabil)
  • Das Lüftungsgitter wird vertieft ins Mauerwerk oder Fassadenverkleidung eingesetzt
  • Spezifisch ausgelegte Konstruktion garantiert eine lange Lebensdauer
  • Hergestellt aus Qualitätskunststoff mit positiver Ökobilanz
  • Anzahl der Lamellen variiert mit Größe des Gitters
  • Fertigung kann nach Ihren Maßangaben erfolgen, bitte
    geben Sie das exakte Einbaumaß an

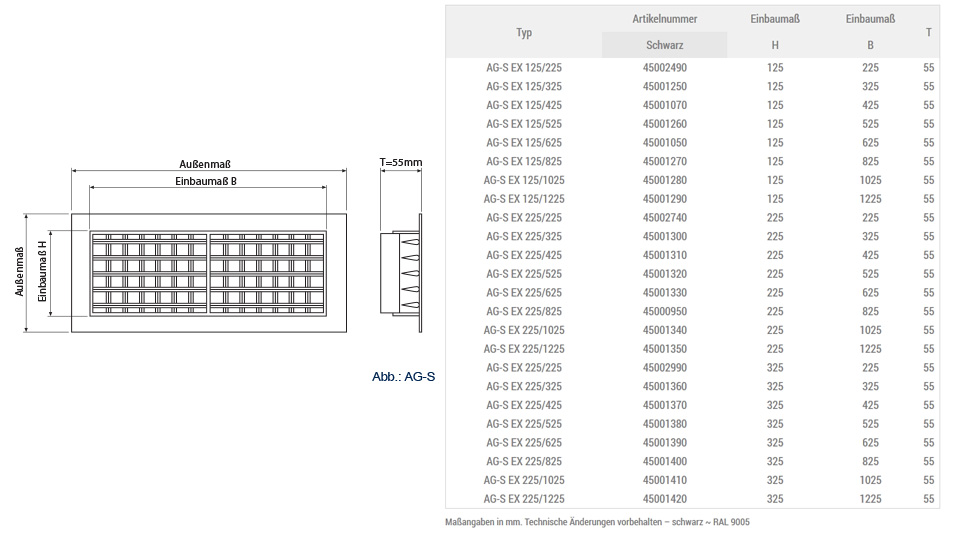

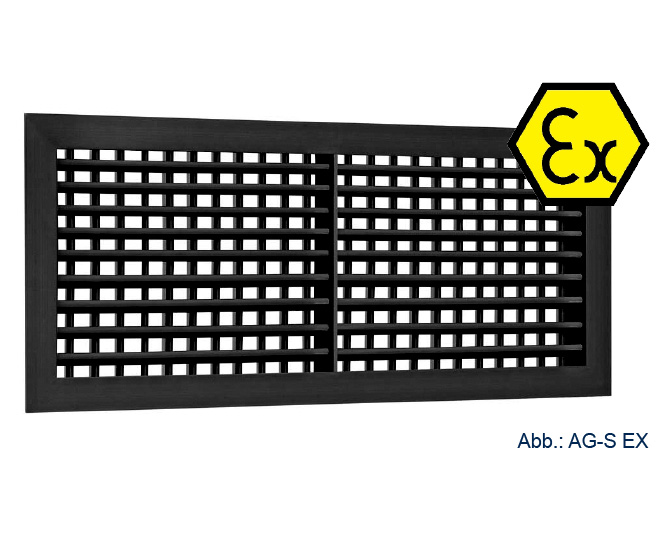

ProduktbilderproduktbildZeichnungenzeichnung

Typ Artikelnummer Einbaumaß Einbaumaß T
Schwarz H B
AG-S EX 125/225 45002490 125 225 55
AG-S EX 125/325 45001250 125 325 55
AG-S EX 125/425 45001070 125 425 55
AG-S EX 125/525 45001260 125 525 55
AG-S EX 125/625 45001050 125 625 55
AG-S EX 125/825 45001270 125 825 55
AG-S EX 125/1025 45001280 125 1025 55
AG-S EX 125/1225 45001290 125 1225 55
AG-S EX 225/225 45002740 225 225 55
AG-S EX 225/325 45001300 225 325 55
AG-S EX 225/425 45001310 225 425 55
AG-S EX 225/525 45001320 225 525 55
AG-S EX 225/625 45001330 225 625 55
AG-S EX 225/825 45000950 225 825 55
AG-S EX 225/1025 45001340 225 1025 55
AG-S EX 225/1225 45001350 225 1225 55
AG-S EX 225/225 45002990 325 225 55
AG-S EX 225/325 45001360 325 325 55
AG-S EX 225/425 45001370 325 425 55
AG-S EX 225/525 45001380 325 525 55
AG-S EX 225/625 45001390 325 625 55
AG-S EX 225/825 45001400 325 825 55
AG-S EX 225/1025 45001410 325 1025 55
AG-S EX 225/1225 45001420 325 1225 55

Maßangaben in mm. Technische Änderungen vorbehalten – schwarz ~ RAL 9005
