silentAir
Fassadenelemente

Schalldämmlüftung im Wärmedämmverbundsystem (WDVS)
Die Lüftungssysteme für maximalen Lärmschutz

bis zu

70dB

Normschallpegeldifferenz

bis zu

55m3/h

Luftleistung

bis zu

87%

Wärmerückgewinnung

Image Wave

Einbaumöglichkeit

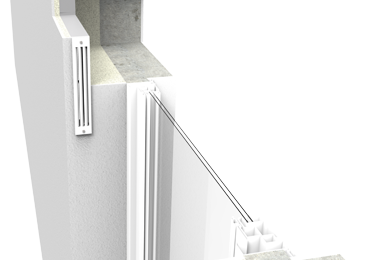

silentAir Laibungslösung
Ein Blick hinter die Kulissen


Original Image
keyboard_arrow_left keyboard_arrow_right

Flache Bauweise

Passt perfekt in die Laibung

Die Laibungslösung silentAir lässt sich problemlos in die Fensterlaibung integrieren. Das Schalldämmlüftungselement ist bereits ab einer Stärke des Wärmedämmverbundsystems (WDVS) von gerade mal 80 mm zu verbauen. Für den Einsatz der Laibungslüftung silentAir spricht auch die dezente optische Erscheinung, da der Fassadenabschluss kaum sichtbar ist. Dank intelligenter Einbautechnik sind nur zwei Komponenten für die Montage des Lüftungsgeräts nötig. Das Dämm-Element aus patentiertem Neopor wird direkt in die Fensterlaibung eingebracht, während ein Montagerohr mit der Lüfter-Einheit (z.B. SmartFan®) und Keramikwärmetauscher mittels Kernbohrung (nur 162 Millimeter Durchmesser) in der Hauswand verschwindet. Der einzige von außen sichtbare Bestandteil der Anlage ist ein unauffälliges Lüftungsgitter.

Kaum hörbar

Besonders leise im Betrieb

Als leiseste Wohnraumlüftungskomponente seiner Klasse beeindruckt das silentAir Laibungselement in Kombination mit dem SmartFan® Lüfter einer optimalen Auslegung in puncto Schallschutz und Luftströmungstechnik. Neben einer guten Schallisolierung nach Außen sind auch die Betriebsgeräusche der Lüfter-Einheit im Raum kaum hörbar. Dafür sind zum einen schalldämpfende Matten verantwortlich. Zum anderen reduziert das elektromagnetische Antriebssystem mit Schwingungsdämpfer die Motorengeräusche auf ein Minimum.

Doppelte Schallumlenkung

Erreicht Schallschutzklasse 6

Das silentAir Schalldämmelement für die Fensterlaibung zeichnet sich durch einen sehr hohen Schallschutz sowie einer besonders effektiven Außenlärm-Absorption aus. Eine doppelte Umlenkung des Luftstroms innerhalb des Lüftungselements senkt den Durchgangsschall dabei auf ein Minimum. Zudem verfügt es über eine zusätzliche Schalldämm-Matte, die optional nachgerüstet werden kann, und erreicht dadurch exzellente akustische Werte, die im Bereich der Schallschutzklasse 6 liegen. Damit bietet das silentAir Laibungselement in Kombination mit dem SmartFan® einen Schutz von über 60 dB und ist damit für den Einbau in der Nähe von Flughäfen, Bahntrassen, Hauptverkehrsstraßen oder anderen Orten mit extremer Lärmbelastung geeignet.

Flexibler Einbau

Dank 180° Umsteck-System

Drehen und wenden Sie das silentAir Laibungselement wie Sie wollen, denn das innovative Umsteck-Prinzip ist denkbar einfach einzubauen. Das System besteht aus zwei Styropor-Elementen, die wie ein Puzzleteil aus der Verzahnung gelöst und um 180° gedreht werden können. Somit ist der flexible Einbau sowohl auf der linken als auch auf der rechten Seite in der Fensterlaibung möglich. Das ist besonders praktisch, weil ein System zwei Einbauvarianten abdeckt.

Elemente interaktiv
umstecken

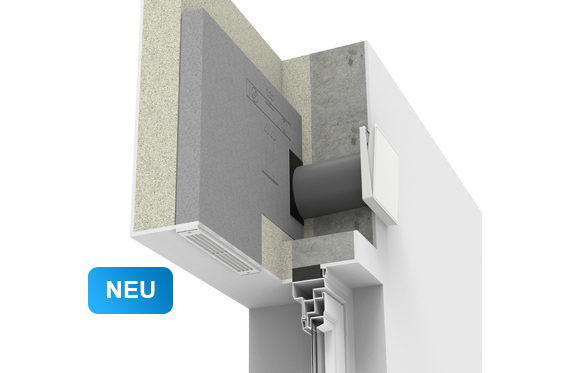

silentAir Top Sturzlösung

  • Ideal bei zu geringem Wandaufbau links oder rechts vom Fenster
  • Geeignet bei Terassentüren
  • Fassadenseitig nicht sichtbar
  • Hoher Schallschutz bis Dn.e.w=62 dB(A)
  • Außenabschluss mit Lüftungsgitter aus Kunststoff oder Edelstahl

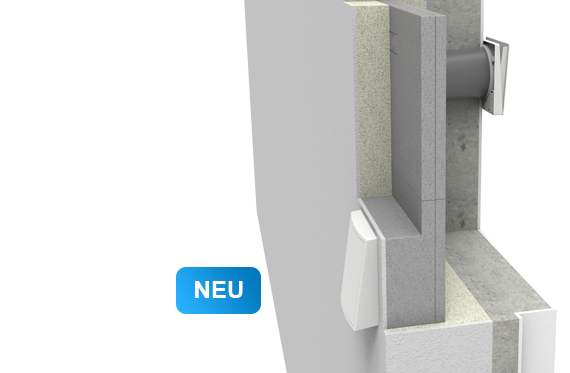

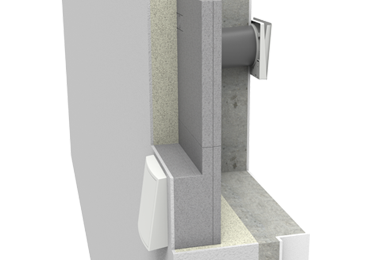

silentAir Front Schallschutzlösung

  • Keine Fenster erforderlich
  • Sehr hoher Schallschutz durch mehrfache Umlenkung bis Dn.e.w=63 dB(A)
  • Unabhängig von Rolladenschienen nutzbar
  • Auch im Dachgeschoss bei ausreichender Kniestockhöhe einsetzbar
  • Außenabschluss mit Blende aus Kunststoff oder Edelstahl

Technische Daten

Alle Daten und Fakten auf einen Blick


Technische Daten öffnenschließen
Bewegen Sie die Tabelle von links nach rechts um alle Informationen sehen zu können.

Technische Daten
Allgemein General
Wärmebereitstellungsgrad, ηmax. Heat recovery rate, ηmax. % 87
Wärmebereitstellungsgrad, ηØ, ERP Heat recovery rate, ηØ, ERP % 85
Wärmebereitstellungsgrad, ηØ, DIBt Heat recovery rate, ηØ, DIBt % 82,1

Stufe 1

Level 1

Stufe 2

Level 2

Stufe 3

Level 3

Stufe 4

Level 4

Volumenstrom2) Airflow volume2) m3/h 17 28 39 55
Schalldruckpegel3) Sound pressure level3) db(A) 12 | 104) 19 | 164) 26 | 234) 33 | 304)
Leistungsaufnahme Power consumption W 1,6 2,6 4,0 6,9
Spezifische Eingangsleistung Specific power consumption W/m3/h 0,11 0,09 0,10 0,13
Eingangsspannung Input voltage V 230 AC
Schutzart Type of protection - IP 40
Schutzklasse Appliance class - II
Konnektivität Connectivity - Bluetooth LE (2,4 GHz)
Maximale Sendeleistung Maximum transmitting power dBm 0,6
Maximale Reichweite Maximum range m 1005)
Normschallpegeldifferenz Dn,w Sound level difference Dn,w dB

Standard: 42,8 – 48,6

silentAir: 49,1 – 63,8

silentAir Top: 55,2 – 61,7

silent Air Front: 60,9 – 62,9

Betriebstemperatur Operating temperatur °C -20 — +60
Abmessungen Dimensions
Mindestwandstärke Minimum wall thickness mm 205
Wandöffnung Wall opening mm Ø 162
Innenabschluss (BxHxT) Inside cover (WxHxD) mm 218 x 220 x 32
Außenabschluss (BxHxT) Outside cover (WxHxD) mm 230 x 234 x 71
Gewicht Weight kg 3,8
Zulassungen Certifications
Energieeffizienzklasse6) Energy class6) -
Konformität Conformity -

1) Gemäß DIN EN 13141-8 Acc. DIN EN 13141-8

2) Bei paarweisem Betrieb When operated in pairs

3) Ermittelt in 2 m Abstand gemäß DIN EN ISO 11203 Determined in 2 m distance acc. DIN EN ISO 11203

4) Mit Schalldämmelement 3K With sound insulation element 3K

5) Im Freifeldaufbau (innerhalb von Gebäuden sind Abweichungen möglich) In free field configuration (within buildings deviations are possible)

6) Gemäß VO 1254/2014 EU Acc. REG 1254/2014 EU

SmartFan® Pro BT Steuerungen

Kabellos via Wandpanel und mit smarter App


Funksteuerungen

Funksteuerungen

Comfort Control Pro BT EcoControl Pro BT
