Das kleinste, leiseste & effizienteste Wohnraumlüftungsgerät seiner Klasse.
|
bis zu 50%
Heizenergieeinsparung |
bis zu 91%
Wärmerückgewinnung |
bis zu 46m3
Luftleistung |
ab 11dB(A)
Schalldruckpegel |

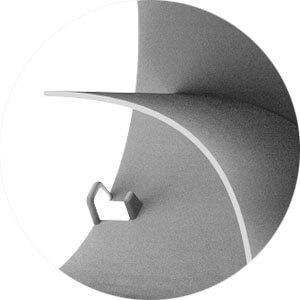

Die Hightech-Blende sorgt mit ihrem aerodynamisch geformten Luftauslass und integrierter Leitschaufel für die perfekte Luftführung. Die innovative Lösung mit integrierter Turbinentechnologie erhöht die Leistung des Lüfters und sorgt für einen maximalen Luftvolumenstrom bei geringem Energieverbrauch. Die aerodynamischen Untersuchungen der Hochschule Düsseldorf im Bereich der Strömungstechnik haben dies bestätigt. Obendrein ist das runde Design der Blende elegant und dennoch unauffällig.
Der Feinstaubfilter* (ISO 16890: ePM 2.5) sorgt für höchstmöglichen gesundheitlichen Schutz in der Wohnung. Grobe Stäube, Pollen bis hin zu kleinsten Feinstaubpartikeln können problemlos herausgefiltert werden. Die multimembrane Filtereinheit erhält durch seine Mehrfachfaltung eine größtmögliche Oberfläche, die vorbeischwebende Partikel bindet. Trotz des engmaschigen Fasernetzes bleibt der Volumenstrom größtenteils erhalten. Staub und Schmutz können problemlos abgesaugt werden.
* optional erhältlich, ersetz den serienmäßigen 3G-Staubfilter
Der reversierbare Axiallüfter mit Schutzgitter ist das Herzstück des Lüftungssystems. Das elektromagnetische Antriebssystem mit Schwingungsdämpfer gewährleistet ein fast lautloses Motorengeräusch, bei gleichzeitig hoher Leistung von bis zu 46 m³/h im paarweisem Betrieb. Durch aerodynamisch geformte Rotorblätter wird eine hocheffiziente und leise Luftförderung unterstützt. Die Besonderheit bei diesem Lüfter ist die gleichbleibende Luftleistung in beide Richtungen.
Der hocheffiziente Keramik-Wärmetauscher schafft durch seine wabenförmigen Kanalsysteme eine größtmögliche Oberfläche für die vorbeiströmende Luft und kann so eine Wärmerückgewinnung von bis zu 91% erzielen. Gleichzeitig entsteht durch die erhöhte Porenöffnung vergleichsweise ein geringer Druckverlust. Das hochwertige Material des Wärmetauschers besteht aus einer speziellen Keramik, die besonders resistent gegen chemische, thermische und mechanische Einflüsse ist.

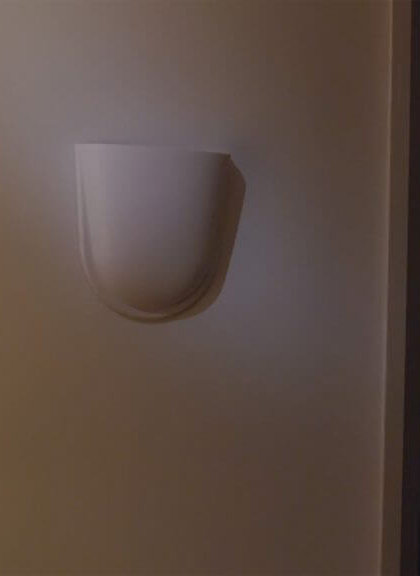

Die Funktionen der Außenblende sind bis in letzte Detail durchdacht. Der Noise Deflector im Innern der Blende minimiert störenden Außenlärm sowie Strömungs- und Motorengeräusche des Lüfters. Spezielle Ablaufkanäle auf der Innenseite des Deckels bündeln das kondensierte Wasser und leiten es über eine Abtropfnase auf direkten Weg nach draußen. Selbst der Einbau ist denkbar simpel, denn die Endmontage erfolgt gänzlich ohne Werkzeug oder aufwendige Bohrungen. Dadurch ist auch der Wartungsaufwand des Lüftungssystems denkbar gering.
Der Sensor sitzt direkt in der Lüfter-Einheit und misst so direkt die ein- und ausströmende Luft. Die feine Sensorik erfasst die Temperatur sowie die Luftfeuchtigkeit und regelt je nach eingestelltem Modi die Belüftung. Grundsätzlich verfügen alle SmartFan® Systeme über eine vorbereitete Lüfter-Einheit mit Sensor-Anschluss.
Er vereint alle Vorteile des SmartFan® mit innovativer Sensorik.
Die im SmartFan® S integrierten Sensoren messen Temperatur sowie Feuchtigkeit in der Raumluft und wählen automatisch den richtigen Modus zur optimalen Belüftung aus. Die Bewohner müssen sich somit keine Gedanken mehr über eine zu hohe Luftfeuchte oder verschenkte Heizenergie machen. Dank des SmartFan® S herrscht jederzeit ein angenehmes Wohlfühlklima in den Wohnräumen. Gesteuert wird der SmartFan® S mit der modernen TOUCH-Steuerung, die auch im manuellen Betrieb eine Vielzahl an Modi bietet.
Wer bereits den SmartFan® zur Belüftung seiner Wohnung verwendet und auf die neueste Sensortechnik nicht verzichten will, kann natürlich auf den SmartFan® S nachrüsten.
| Technische Daten | |||||
| Allgemein | |||||
| Wärmebereitstellungsgrad, ηmax. | % | 91 | |||
| Wärmebereitstellungsgrad, ηØ, ERP | % | 83 | |||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | ||
| Volumenstrom1) | m3/h | 18 | 28 | 38 | 46 |
| Schalldruckpegel2) | db(A) | 11 | 19 | 28 | 33 |
| Leistungsaufnahme3) | W | 0,8 | 1,4 | 2,6 | 4,0 |
| Spezifische Eingangsleistung3) | W/m3/h | 0,09 | 0,10 | 0,14 | 0,17 |
| Eingangsspannung | V | 42 DC | |||
| Schutzart | - | IP 42 | |||
| Schutzklasse | - | II | |||
| Normschallpegeldifferenz Dn,w | dB | min. 44 | |||
| Betriebstemperatur | °C | -20 — +60 | |||
| Abmessungen | |||||
| Mindestwandstärke4) | mm | 280 | |||
| Optimale Wandstärke | mm | 360 | |||
| Wandöffnung | mm | Ø 162 | |||
| Innenabschluss (BxHxT) | mm | 198 x 199 x 45 | |||
| Außenabschluss (BxHxT) | mm | 198 x 199 x 45 | |||
| Gewicht | kg | 4,6 | |||
| Zulassungen | |||||
| Energieeffizienzklasse5) | - |  |
|||
| Energieeffizienzklasse mit Plug-In Sensor5) | - |  |
|||
| DIBt Geschäftszeichen | - | GZ III 56-1.51.3-19/16 | |||
| Konformität | - |  |
|||
1) Bei paarweisem Betrieb 2) Ermittelt in 2 m Abstand unter Freifeldbedingungen im Zuluftbetrieb 3) Ohne Netzteil 4) Mit gekürzter Lüfter-Einheit und Metall Außenhaube 5) Gemäß VO 1254/2014 EU
